液晶調光ガラス マジックヴェール®
遮熱断熱性能と視界コントロールを操る調光ガラス
マジックヴェール®は、液晶調光フィルムLC MAGICを使用した液晶調光ガラスです。
通電すると透明になるノーマルモードと、通電しないときに透明なリバースモードの2種のフィルムをラインアップしています。
建物の外窓や室内の間仕切りなど、あらゆるシーンで活躍します。
※LC MAGICおよびLC MAGICロゴは、TOPPAN株式会社の登録商標です。
製品詳細

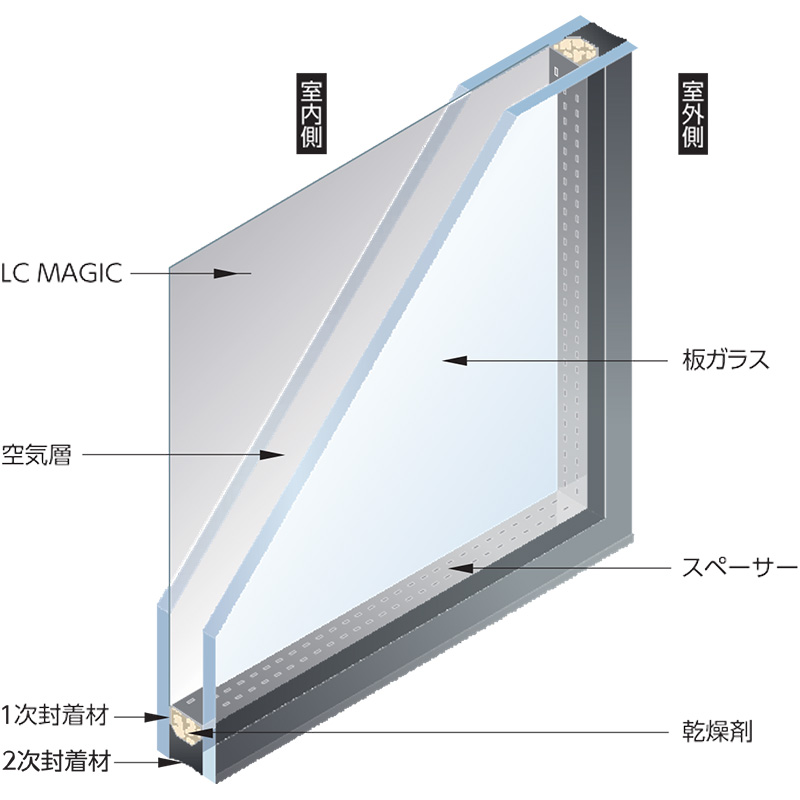

マジックヴェールペア
液晶調光フィルムLC MAGICを使用した『複層ガラス』
- 使用するガラスはLow-Eガラスをはじめ、網入りガラス・強化ガラス等多様な組み合わせが可能です。
- 空気層は6mm・12mmなど開口部の構造により自在に設けることが出来ます。
- LC MAGICの貼合位置はガラス端部から13mm中に入った位置となります。
- LC MAGICは室内側ガラスの空気層面に貼合しています。
| 最大ガラスサイズ | 1,600mm × 3,200mm |
|---|---|
| 調光駆動最大サイズ | 1,450mm × 3,000mm |

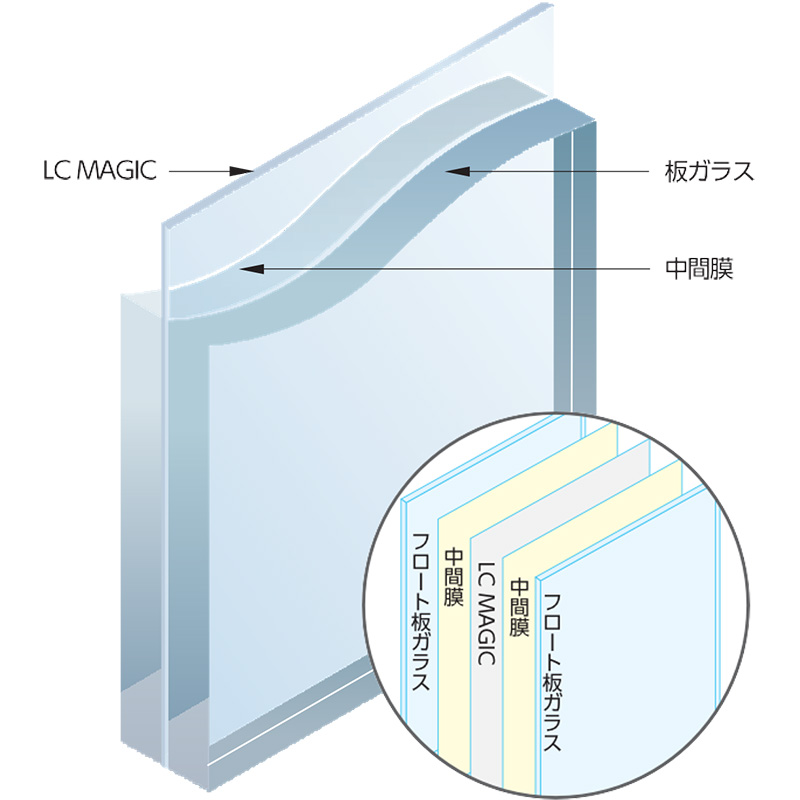

マジックヴェールラミ
液晶調光フィルムLC MAGICを使用した『合わせガラス』
- 合わせガラスの基本構成はFL4以上の同厚ガラスの組み合わせになります。
- LC MAGICを封入させる位置はガラスの端部から全周4mm内側に入った位置を基本としています。
- マジックヴェールラミは2枚のガラスとLC MAGICの表裏に、高透過性に優れた中間膜を介して構成させた製品です。
| 最大ガラスサイズ | 1,458mm × 3,000mm |
|---|---|
| 調光駆動最大サイズ | 1,450mm × 2,992mm |
仕様・性能
ノーマルモード
通電すると『透明』になるノーマルモード
| 全光線透過率（ON時） | 86% | |
|---|---|---|
| 平行光線透過率 | ON | 82% |
| OFF | 1% | |
| ヘイズ | ON | 5% |
| OFF | 98% | |
| 応答速度 | 0.1sec | |
| 消費電力 | 5W/m2 | |
| 動作温度 | -20～90℃ | |
リバースモード
通電すると『不透明』になるリバースモード
| 全光線透過率（OFF時） | 88% | |
|---|---|---|
| 平行光線透過率 | ON | 7% |
| OFF | 80% | |
| ヘイズ | ON | 92% |
| OFF | 10% | |
| 応答速度 | 0.5sec | |
| 消費電力 | 5W/m2 | |
| 動作温度 | -10～60℃ | |
課題解決事例
用途展開例
VIPルームや応接室など
打合せや会議の内容により、スイッチ1つで簡単に透明/不透明を切り替えることができます。
ホテルの浴室など
プライバシーを守りつつ、開放感のある空間を演出できます。
工場見学通路など
生産内容により、透明／不透明をコントロールし、見学通路からのセキュリティを確保できます。
ビルの外窓など
天候によって透明/不透明を切り替えることができます。
医療関連施設など
カーテンやブラインドと違ってホコリがたまりにくく、日常の清掃も容易で衛生的です。
サイネージ使用など
プロジェクターを用いて映像投射することで、サイネージのスクリーンとしても使用できます。
よくあるご質問
1発注後納期は？
ご注文後、1.5ヶ月〜2ヶ月です。
2紫外線をカットしますか？
99％紫外線をカットします。
3飛散防止効果はありますか？
あります。
4保証期間は？
施工後、1年です。
5実耐用年数は？
通常の事務室環境（23°C）にて使用したときの設計標準使用期間で10年想定です。
